Легкий многоцелевой промежуточный редуктор EP-LMP70 — компактный фланцевый привод мощностью от 40 до 70 кВт.

Легкий многоцелевой редуктор EP-LMP70 — Обзор продукта

Разработано для сегмента малых и средних фермерских хозяйств в Азии.

В сельском хозяйстве Кореи преобладают небольшие и средние фермы, где один трактор мощностью 55–95 л.с. выполняет все задачи, от подготовки риса весной до осенней уборки соломы. Легкая многоцелевая промежуточная коробка передач EP-LMP70 специально разработана для таких условий: это единственное надежное решение. редуктор роторного культиватора который соединяет выход ВОМ трактора с любым почвообрабатывающим или культивационным орудием мощностью 40–70 кВт.

Оптимизированное снижение скорости для обработки почвы

Передаточное число 1,533:1 преобразует стандартную скорость вращения ВОМ 540 об/мин в 352 об/мин на выходном фланце — скорость, которая точно соответствует рабочему диапазону роторных культиваторов, почвообрабатывающих машин и измельчителей соломы. Это передаточное число одновременно увеличивает крутящий момент на входе в 1,533 раза, обеспечивая усилие резания, необходимое для работы с почвой средней плотности, без перегрузки муфты ВОМ трактора и чрезмерного расхода топлива.

Начальная точка в трехуровневой семье

Являясь самым легким представителем семейства многоцелевых редукторов Korea Ever-Power (за ним следуют EP-MMP100 мощностью 80–100 кВт и EP-HMP150 мощностью 150 кВт), редуктор EP-LMP70 разработан таким образом, чтобы любой фермер мог начать с легкой модели и перейти на более мощный редуктор по мере роста своего хозяйства, не меняя раму орудия или архитектуру трансмиссии.

Полные технические характеристики

Все технические характеристики проверены по корейскому инженерному чертежу EP-LMP70 Ever-Power (каталожный номер P04). Габаритные значения измерены при температуре окружающей среды 20 °C, в режиме холостого хода.

Многофункциональная калибровочная лестница — LMP70 против MMP100 против HMP150

Семейство многоцелевых редукторов Korea Ever-Power использует трехступенчатую систему размеров. Все три модели имеют одинаковый диапазон передаточных чисел 1,533–1,54:1 и идентичную входную частоту ВОМ 540 об/мин, но отличаются большей мощностью, размером корпуса и прочностью шлицов выходного вала. Выбор правильной ступени зависит от мощности ВОМ вашего трактора и требований к крутящему моменту навесного оборудования.

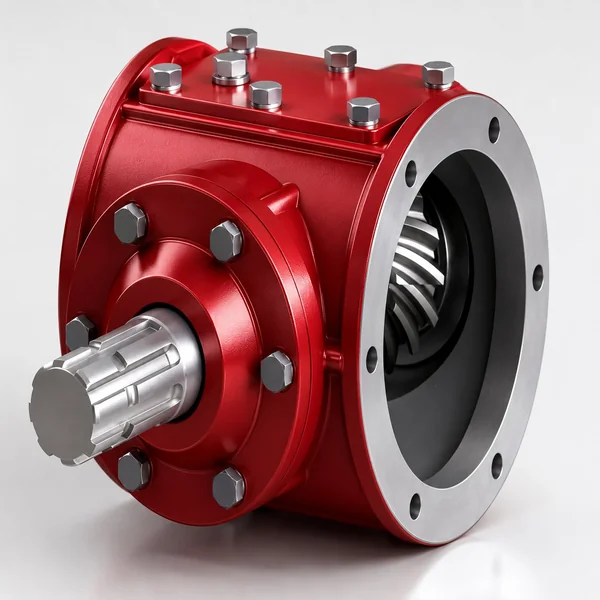

Компактная цилиндрическая конструкция — почему размер имеет значение в полевых условиях.

Цилиндрический корпус диаметром 200 мм

В отличие от прямоугольных корпусов редукторов, которые могут цепляться за остатки урожая или полевой мусор, цилиндрический профиль EP-LMP70 обеспечивает чистое удаление материала во время работы. Диаметр Ø200 мм и длина 200 мм обеспечивают чрезвычайно компактный объем в 6,3 литра — один из самых маленьких в своем классе мощности. Это минимизирует выступ за трехточечной навеской трактора, улучшая радиус поворота на краю поля и уменьшая изгибающий момент на раме навесного оборудования.

28 кг сухой вес

Вес редуктора EP-LMP70 без масла составляет всего 28 кг, что позволяет одному оператору легко справиться с его установкой или заменой. Для сравнения, конкурирующие редукторы в диапазоне 60–70 кВт обычно весят 35–45 кг. Это преимущество в весе имеет значение для компактных навесных орудий, предназначенных для небольших тракторов, где каждый килограмм избыточного веса снижает эффективную полезную нагрузку и увеличивает расход топлива при транспортировке между полями.

Выход с фланцем для позитивного вовлечения

Фланец с 6 болтами M12 на резьбе Ø175 PCD с центрирующим выступом Ø150 обеспечивает беслюфтовое самоцентрирующееся соединение с входным валом навесного оборудования. Выступ обеспечивает концентрическое положение редуктора относительно отверстия навесного оборудования до затяжки болтов, устраняя угловое смещение, которое вызывает преждевременный износ подшипников в узлах с соединением шпонкой. Момент затяжки болтов составляет 85 Н·м по схеме «звезда» для равномерного распределения усилия затяжки.

Основные габариты и интерфейс крепления

Сценарии применения на практике

Небольшие рисоводческие и овощеводческие хозяйства

Фермеры, обрабатывающие 1–5 гектаров на тракторах мощностью 55–75 л.с., составляют крупнейший сегмент корейского сельского хозяйства. Модель EP-LMP70 точно соответствует потребностям этой аудитории — она достаточно мощная для весенней обработки рисовых полей и осеннего внесения соломы, и достаточно легкая, чтобы с ней было удобно работать на узких рисовых полях и в проходах теплиц. Скорость вращения 352 об/мин находится в оптимальном диапазоне для компактных роторных культиваторов с рабочей шириной 1,2–1,8 метра.

Эксплуатация теплиц и политуннелей

В защищенных от ветра сельскохозяйственных угодьях Кореи и Японии часто используются компактные тракторы в крайне стесненных условиях. Цилиндрический корпус EP-LMP70 диаметром 200 мм не имеет выступающих головок болтов или прямоугольных кромок, которые могли бы зацепиться за элементы конструкции теплицы или полиэтиленовую пленку при поворотах. Вес в 28 кг гарантирует, что грузоподъемность трехточечной навески не будет расходоваться впустую на массу редуктора, оставляя большую часть полезной нагрузки для самого навесного оборудования.

Автопарки по прокату оборудования

Компании по прокату, оснащающие свой парк культиваторов стандартизированными редукторами, получают выгоду от точности размеров, обеспечиваемой ЧПУ-обработкой редуктора EP-LMP70. Каждый узел имеет идентичные геометрические параметры (допуск на диаметр ±0,02 мм), поэтому специалисты могут заменить вышедший из строя редуктор на любой машине в парке без регулировок, повторного сверления или выравнивания на месте — минимизируя время простоя оборудования и максимизируя ежедневный доход от аренды.

Почему стоит выбрать EP-LMP70 для вашей работы?

Руководство по установке и первому запуску

Процедура монтажа

❶ Совместите штифт Ø150 EP-LMP70 с соответствующим отверстием навесного оборудования. Штифт самоцентрирует редуктор концентрично перед началом затяжки болтов.

❷ Вставьте все шесть болтов фланца M12 от руки и затяните их с требуемым моментом. 85 Н·м Расположите болты по схеме «звезды» для обеспечения равномерного зажима. Повторно проверьте момент затяжки через первые 8 часов работы.

❸ Подключите Вал отбора мощности к верхнему входному выступу. Убедитесь, что защитный кожух вала установлен правильно, свободно вращается и закрывает всю длину зацепления шлицов.

❹ Залейте трансмиссионное масло (SAE 80W-90 GL-5) через верхнее вентиляционное отверстие до тех пор, пока уровень масла не достигнет центра бокового смотрового стекла — приблизительно 1,2 литра.

Проверка первого запуска

Проведите 5-минутный тест холостого хода на низкой скорости ВОМ (приблизительно 300 об/мин). Прислушайтесь к посторонним шумам — правильно собранный EP-LMP70 издает ровный, плавный гул без щелчков, скрежета или стуков. Убедитесь в отсутствии утечек масла в месте соединения корпуса и на поверхностях уплотнений вала. Убедитесь, что выходной фланец вращается свободно, без заеданий и пульсаций. После проверки включите полную скорость ВОМ (540 об/мин) и приступайте к полевым работам.

График профилактического технического обслуживания

Сопутствующие товары и компоненты трансмиссии

Для создания полноценной системы передачи мощности EP-LMP70 используйте в паре с другими компонентами трансмиссии Korea Ever-Power:

Валы привода ВОМ

Компания Korea Ever-Power поставляет подобранные карданные валы из нашего подразделения приводных валов, предварительно сконфигурированные для стандартного входа ВОМ трактора EP-LMP70. Правильно подобранная длина вала и защитный кожух предохраняют как подшипник ВОМ трактора, так и входной вал редуктора от повреждений, вызванных угловым смещением во время работы в полевых условиях.

Сезонные сочетания коробок передач

Если ваш трактор также работает редуктор круглого пресс-подборщика Для уборки соломы или зерноуборочной техники компания Korea Ever-Power производит специализированные редукторы и редукторы заднего привода мощностью от 30 до 100 кВт. Для вспомогательной техники, такой как разбрасыватели удобрений или ирригационные насосы, самоблокирующийся червячный редуктор обеспечивает удерживающий момент без отдельного тормозного механизма.

Часто задаваемые вопросы

Отзывы клиентов и отчеты с мест событий
