Средний многоцелевой редуктор EP-MMP100 — с эвольвентным шлицевым приводом мощностью от 80 до 100 кВт.

EP-MMP100 Средний многоцелевой редуктор — Обзор продукта

Коммерческий рабочий автомобиль среднего класса

Тракторы мощностью 100–135 л.с. используются в основном для обработки почвы в коммерческих целях в Корее, Японии и Юго-Восточной Азии. На фермах площадью 10–50 гектаров обычно применяются роторные культиваторы, битеры и измельчители соломы, требующие постоянного крутящего момента при непредсказуемых полевых нагрузках — каменистая почва склонов, влажная глина, плотная стерня. Среднегабаритная многоцелевая промежуточная коробка передач EP-MMP100 разработана именно для этого режима работы: 80–100 кВт непрерывной мощности с помощью надежного комплекта конических зубчатых передач с передаточным отношением 1,533:1, заключенного в корпус из чугуна HT250, обработанный на станке с ЧПУ.

Эвольвентная шлицевая муфта на обоих валах

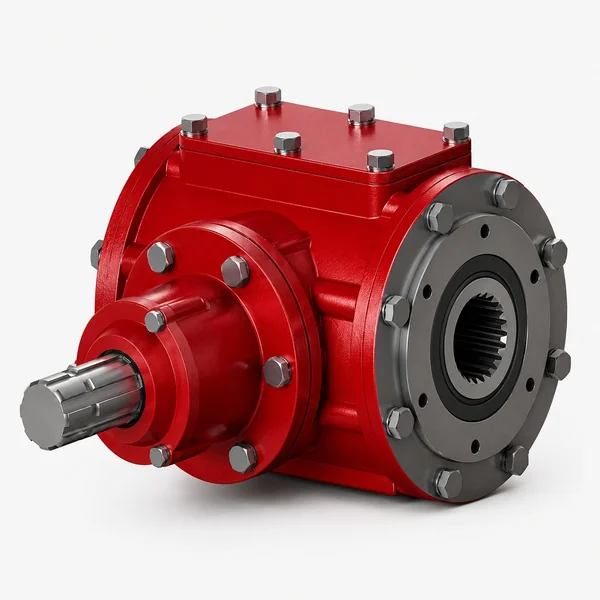

Отличительной особенностью EP-MMP100 является эвольвентный шлицевой интерфейс на входном и выходном валах. Входной шлиец M2.5Z23 и выходной шлиец 8×42×48×8 равномерно распределяют нагрузку по всем граням зубьев, снижая пиковое контактное напряжение примерно на 401Т/6Т по сравнению с простым шпоночным пазом. Именно такая архитектура шлицов позволяет EP-MMP100 выдерживать длительные нагрузки до 100 кВт без фрикционного износа и повреждений, которые характерны для соединений со шпоночным пазом. редуктор роторного культиватора собрания в течение двух-трех сезонов.

Средний ценовой сегмент для семьи из трех человек

Корейская компания Ever-Power позиционирует EP-MMP100 как редуктор среднего уровня в своей линейке многоцелевых редукторов трех типоразмеров — он тяжелее, чем редукторы начального уровня. Легкий многоцелевой промежуточный редуктор EP-LMP70 (40–70 кВт), легче, чем промышленный EP-HMP150 (150 кВт). Для ферм, которые уже переросли возможности редуктора на 70 кВт, но еще не нуждаются в мощности 150 кВт, MMP100 обеспечивает оптимальную производительность по экономичной цене.

Полные технические характеристики

Все технические характеристики проверены по корейскому инженерному чертежу EP-MMP100 Ever-Power (каталожный номер P05). Габаритные значения измерены при температуре окружающей среды 20 °C, в режиме холостого хода.

Разработка шлицевых интерфейсов — почему важна эвольвента M2.5Z23

Объяснение шлицевого соединения входного вала M2.5Z23

В спецификации M2.5Z23 описывается эвольвентный шлицевой профиль с 2,5 модулями и 23 зубьями. Эвольвентная форма зубьев — та же геометрия, что используется в автомобильных трансмиссионных шестернях — самоцентрируется под нагрузкой и распределяет крутящий момент одновременно между всеми 23 зубьями. Каждый зуб несет приблизительно 4,31 TP6T суммарного крутящего момента вместо 1001 TP6T на одном шпоночном пазу. В коробке передач, рассчитанной на мощность 100 кВт при 540 об/мин, каждый эвольвентный зуб выдерживает примерно 80 Н·м крутящего момента — что находится в пределах предела упругости закаленного шлицевого материала. Именно такое равномерное распределение нагрузки объясняет, почему эвольвентные шлицы выдерживают тысячи часов циклических ударных нагрузок, которые разрушили бы шпоночное соединение за гораздо меньшее время.

Выходной сплайн 8×42×48×8

На выходной стороне шлицевое соединение 8×42×48×8 обеспечивает восемь несущих зубьев с малым диаметром 42 мм и большим диаметром профиля 48 мм. Больший диаметр обеспечивает более высокую крутящую способность на зуб, чем входное шлицевое соединение, что механически корректно, поскольку на выходной стороне возникает усиленный крутящий момент от редуктора с передаточным отношением 1,533:1. Восьмизубный профиль с шириной зуба 8 мм обеспечивает достаточное перекрытие для полного контакта даже при осевом смещении до 0,5 мм — практический допуск, учитывая точность выравнивания, достижимую в реальных условиях при монтаже на месте.

Преимущество срока службы

Комбинированная эвольвентная шлицевая конструкция на входе и выходе обеспечивает плотное прилегание в течение более 3000 часов работы в условиях корейских полевых условий — примерно в три-пять раз дольше, чем у аналогичного шпоночного соединения при том же уровне крутящего момента. Для ферм, соединяющих редуктор с Вал отбора мощностиЭвольвентный входной вал обеспечивает точность центрирования, исключая вибрацию на рабочей скорости и защищая как подшипники редуктора, так и выходной подшипник ВОМ трактора от преждевременного износа.

Агропропеллерная коробка передач против планетарной коробки передач — какая подходит для обработки почвы?

Иногда покупатели спрашивают, можно ли заменить угловой конический промежуточный редуктор планетарным редуктором при работе с почвообрабатывающими агрегатами. Краткий ответ: Угловые конические редукторы — это правильная конструкция для приводов почвообрабатывающих агрегатов с ВОМ.Вот почему:

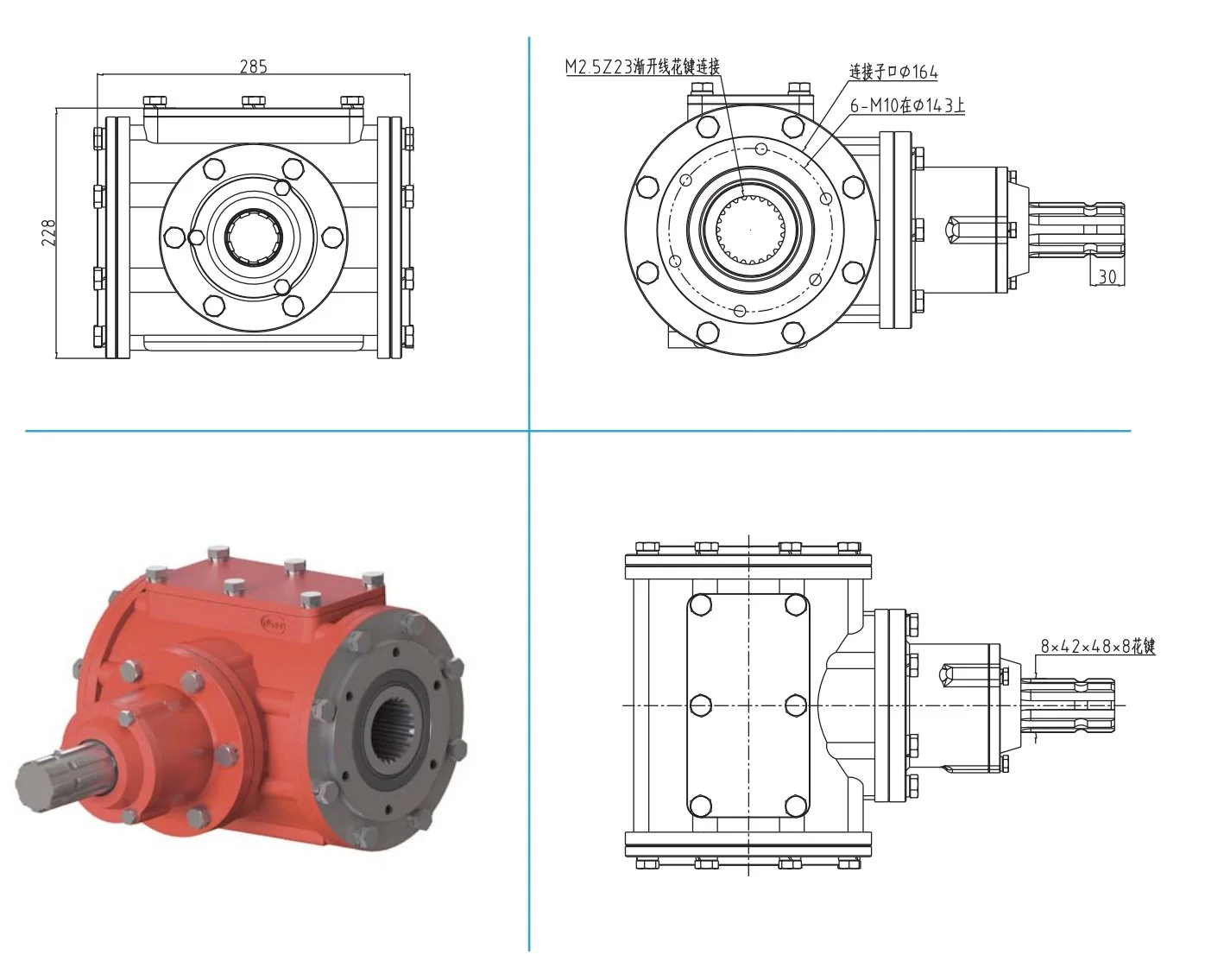

Основные габариты и интерфейс крепления

Сценарии применения на практике

Коммерческие операции по выращиванию риса и зерна

Средние по размеру корейские зерновые фермы (10–50 гектаров), использующие тракторы мощностью 100–135 л.с., полагаются на редуктор EP-MMP100 для привода широких роторных культиваторов (рабочая ширина 2,0–2,5 метра) при длительной работе на полной нагрузке. Номинальная мощность 80–100 кВт обеспечивает достаточный запас крутящего момента для весенней подготовки риса на тяжелых, заболоченных глинистых почвах — в условиях, когда более легкие редукторы подвержены риску тепловой перегрузки при длительной непрерывной работе.

Услуги по обработке почвы по контракту и аренде оборудования на заказ.

Профессиональные земледельцы, работающие по контракту более 500 часов за сезон на полях различных клиентов, нуждаются в редукторе, способном выдерживать нагрузки, связанные с каменистой почвой, внезапными остановками и частыми включениями ВОМ, без преждевременного износа шлицов или подшипников. Соединения EP-MMP100 с эвольвентными шлицами на обоих валах выдерживают такой режим работы, в то время как редукторы со шпоночными соединениями обычно требуют замены каждые 12–18 месяцев.

Внедрить оборудование, соответствующее стандартам OEM.

Производители почвообрабатывающего оборудования в Корее и Вьетнаме указывают EP-MMP100 в качестве стандартного промежуточного редуктора для своих линеек культиваторов и битеров мощностью 100–135 л.с. Корпус, изготовленный на станке с ЧПУ, устанавливается в сборочные приспособления без регулировки, а входной вал с эвольвентным профилем M2.5Z23 напрямую соединяется с валами отбора мощности корейского стандарта, что исключает затраты на изготовление переходников на заказ.

Руководство по интеграции OEM-производителей и стандартизации автопарка

Для производителей сельскохозяйственной техники

Компания Korea Ever-Power поставляет EP-MMP100 в OEM-конфигурациях с индивидуальной маркировкой, частным брендингом и специализированной технической поддержкой. Размеры корпуса, изготовленного на станках с ЧПУ, гарантированно составляют ±0,02 мм для каждой производственной партии, что позволяет вашей сборочной линии использовать фиксированные шаблоны и базовые точки без индивидуальной корректировки каждой единицы. Минимальный объем OEM-заказа начинается от 50 единиц в партии, а график поставок соответствует вашему производственному календарю.

Для корпоративных и кооперативных покупателей

Сельскохозяйственные кооперативы и компании по прокату оборудования, стандартизирующие использование одной модели редуктора во всем своем парке техники, получают выгоду от повторяемости размеров редуктора EP-MMP100. Любой агрегат может заменить любой другой без различий в размерах, что сокращает запасы запасных частей до одной модели и уменьшает среднее время ремонта с часов до минут. Компания Korea Ever-Power предлагает годовые контракты на поставку с фиксированной ценой, приоритетным распределением запасов и выделенным управлением счетами для покупателей, заказывающих более 10 единиц в год.

Услуга пользовательского выходного адаптера

Если в вашем навесном оборудовании используется нестандартный входной шлицевой вал или фланцевое соединение, компания Korea Ever-Power может изготовить на заказ переходные пластины выходного вала или переходные шлицевые муфты для соединения. Разработка переходников предоставляется бесплатно для заказов OEM свыше 100 единиц. Свяжитесь с нашей инженерной командой, предоставив чертеж входного вала вашего навесного оборудования, для оценки совместимости.

Монтаж и профилактическое обслуживание

Установка EP-MMP100

❶ Убедитесь, что входное отверстие навесного оборудования соответствует выходному разъему EP-MMP100 (диаметр отверстия Ø164 мм, резьба 6-M10 на Ø143 PCD). Вставьте выходной шлицевой вал (8×42×48×8) в ответную шлицевую ступицу навесного оборудования.

❷ Закрепите 6 болтов выходного вала M10 на 65 Н·м по схеме "звезда". Повторно проверьте момент затяжки через 8 часов работы.

❸ Подсоедините вал отбора мощности к входному патрубку с эвольвентным шлицевым соединением M2.5Z23. Проверьте установку защитного кожуха вала и глубину зацепления шлицов.

❹ Залейте трансмиссионное масло (SAE 80W-90 GL-5) через вентиляционное отверстие — приблизительно 2,0 литра до тех пор, пока масло не достигнет центра смотрового стекла.

❺ Проведите 5-минутный тест на холостом ходу при низкой скорости ВОМ. Убедитесь в отсутствии посторонних шумов, утечек масла и плавном вращении выходного вала перед включением полной полевой нагрузки.

График технического обслуживания

Сопутствующие товары и компоненты трансмиссии

Создайте полноценную трансмиссию на базе EP-MMP100 с использованием комплектующих производства Korea Ever-Power:

Валы привода ВОМ

Подобранные карданные валы, предварительно сконфигурированные для входного вала с эвольвентным шлицевым соединением M2.5Z23, включая защитные кожухи по всей длине. Правильно подобранный карданный вал исключает угловую вибрацию, которая ускоряет износ подшипников как в коробке передач, так и на выходе ВОМ трактора.

Сезонные сочетания коробок передач

Если ваш трактор также работает редуктор круглого пресс-подборщика В период уборки соломы или при уборке зерна компания Korea Ever-Power производит специализированные редукторы и редукторы заднего привода мощностью от 30 до 100 кВт. Для вспомогательной техники, такой как разбрасыватели удобрений или дозаторы семян, самоблокирующийся червячный редуктор обеспечивает удерживающий момент без отдельного тормозного механизма.
