EP-B100D Dubbele-uitgang Balenpers Versnellingsbak — Dubbele-as Snelheidsverhoger

EP-B100D Dubbele Balenpers Versnellingsbak — Productoverzicht

Twee hogesnelheidsuitgangen vanuit één aftakasingang

Geavanceerde ronde balenpersen en gecombineerde stroverwerkingsmachines vereisen steeds vaker gelijktijdige krachtoverbrenging naar twee onafhankelijke interne mechanismen – een configuratie die machines met één uitgang niet nodig hebben. versnellingsbak voor ronde balenpers De standaardmodellen schieten hier simpelweg tekort. De EP-B100D lost dit op door een enkele aftakas-ingang van 540 tpm te splitsen in twee gesynchroniseerde uitgaande assen van 1234 tpm, elk voorzien van een 8×42×48×8 vertanding voor directe koppeling aan de ingangen van het balenperssubsysteem. Beide uitgangen draaien met dezelfde snelheid en ontvangen een gelijk koppel, wat zorgt voor een perfect gebalanceerde aandrijving aan beide zijden van de machine.

Rode woningen — Directe identificatie

Korea Ever-Power hanteert een weloverwogen kleurcoderingssysteem voor al zijn balenpersversnellingsbakken. De roodgelakte HT250 gietijzeren behuizing van de EP-B100D onderscheidt deze direct van de compacte modellen met enkele uitgang (EP-B80 en EP-B100) met blauwe behuizing en de ongelakte modellen met buisuitgang (EP-1800B en EP-2250B). Voor dealers die meerdere typen balenpersversnellingsbakken op voorraad hebben, technici die gemengde balenpersvloten onderhouden en OEM-assemblagelijnen die bulkleveringen ontvangen, voorkomt deze kleurcodering identificatiefouten die tot een onjuiste installatie kunnen leiden.

Dezelfde beproefde verhouding, dubbele levering

De EP-B100D gebruikt dezelfde snelheidsverhogingsverhouding van 0,4375:1 als de EP-1800B, wat resulteert in een identieke uitgangssnelheid van 1234 tpm. De tandwielset, de ingaande vertanding (8×32×38×6) en de CNC-gefreesde behuizing voldoen aan dezelfde Koreaanse Ever-Power-normen. Het technische verschil zit hem in het dubbele vermogensverdelingsmechanisme, dat de verhoogde snelheid verdeelt over twee assen die 294 mm uit elkaar staan ​​(147 mm aan elke kant van het midden), waardoor de symmetrische aandrijving van balenpersen met dubbele mechanismen mogelijk is.

Volledige technische specificaties

Dubbele-uitgangsbalenpersarchitectuur — Hoe de EP-B100D de hogesnelheidskracht verdeelt

Snelheidsverhoging en vermogensverdeling in één fase.

De EP-B100D vervult twee functies tegelijk: hij verhoogt het aftakastoerental van 540 naar 1234 tpm via de spiraalvormige kegeltandwieloverbrenging met een overbrengingsverhouding van 0,4375:1, en verdeelt deze verhoogde snelheid vervolgens over twee symmetrisch geplaatste assen met een tussenafstand van 294 mm. Het centrale ingaande rondsel grijpt in op een ringtandwiel dat beide uitgaande assen aandrijft via een gesynchroniseerde tandwieloverbrenging. Dit zorgt ervoor dat beide uitgangen onder alle belastingsomstandigheden een identieke snelheid en faseverhouding behouden. Dit is inherent betrouwbaarder dan het gebruik van twee afzonderlijke tandwielkasten met één uitgang, omdat mechanische synchronisatie de snelheidsafwijking en faseverschuiving elimineert die kunnen optreden tussen onafhankelijk aangedreven assen.

Uitgangsafstand: 294 mm

De twee uitgaande assen zijn 147 mm aan weerszijden van de hartlijn van de behuizing geplaatst, wat een totale overspanning van 294 mm oplevert. Deze afstand is afgestemd op de symmetrische posities van de aandrijfnaven in Koreaanse en Aziatische balenpersen met dubbel mechanisme. De 8×42×48×8 vertanding op elke uitgaande as zorgt voor een identiek koppel aan beide zijden, en elke as is tevens voorzien van een flens van Ø190 mm met 4 bouten van Ø13 mm voor alternatieve flensverbindingen.

Lagerontwerp voor hoge toerentallen bij dubbele uitgangen

Met twee uitgaande assen die elk met 1234 tpm draaien, heeft de EP-B100D vier hogesnelheidslagers nodig (twee per as) in plaats van de twee die in modellen met één uitgaande as te vinden zijn. Korea Ever-Power gebruikt op elkaar afgestemde lagersets met gecontroleerde voorspanning op elke uitgaande as om identieke stijfheid en trillingseigenschappen aan beide zijden te garanderen. Deze aanpak met op elkaar afgestemde lagers voorkomt asymmetrische trillingen die een ongelijkmatige werking van de balenpers of voortijdige lagerslijtage aan de zwaarder belaste zijde zouden kunnen veroorzaken.

Kleuridentificatiesysteem voor versnellingsbakken van balenpersen

Bij de Korea Ever-Power wordt de kleur van de behuizing gebruikt om de verschillende typen versnellingsbakken van de balenpers visueel te onderscheiden. Dit voorkomt installatiefouten en versnelt de identificatie in het veld tijdens onderhoud en voorraadbeheer.

EP-B100D vs. EP-B100 vs. EP-1800B — De juiste versnellingsbak voor de balenpers kiezen

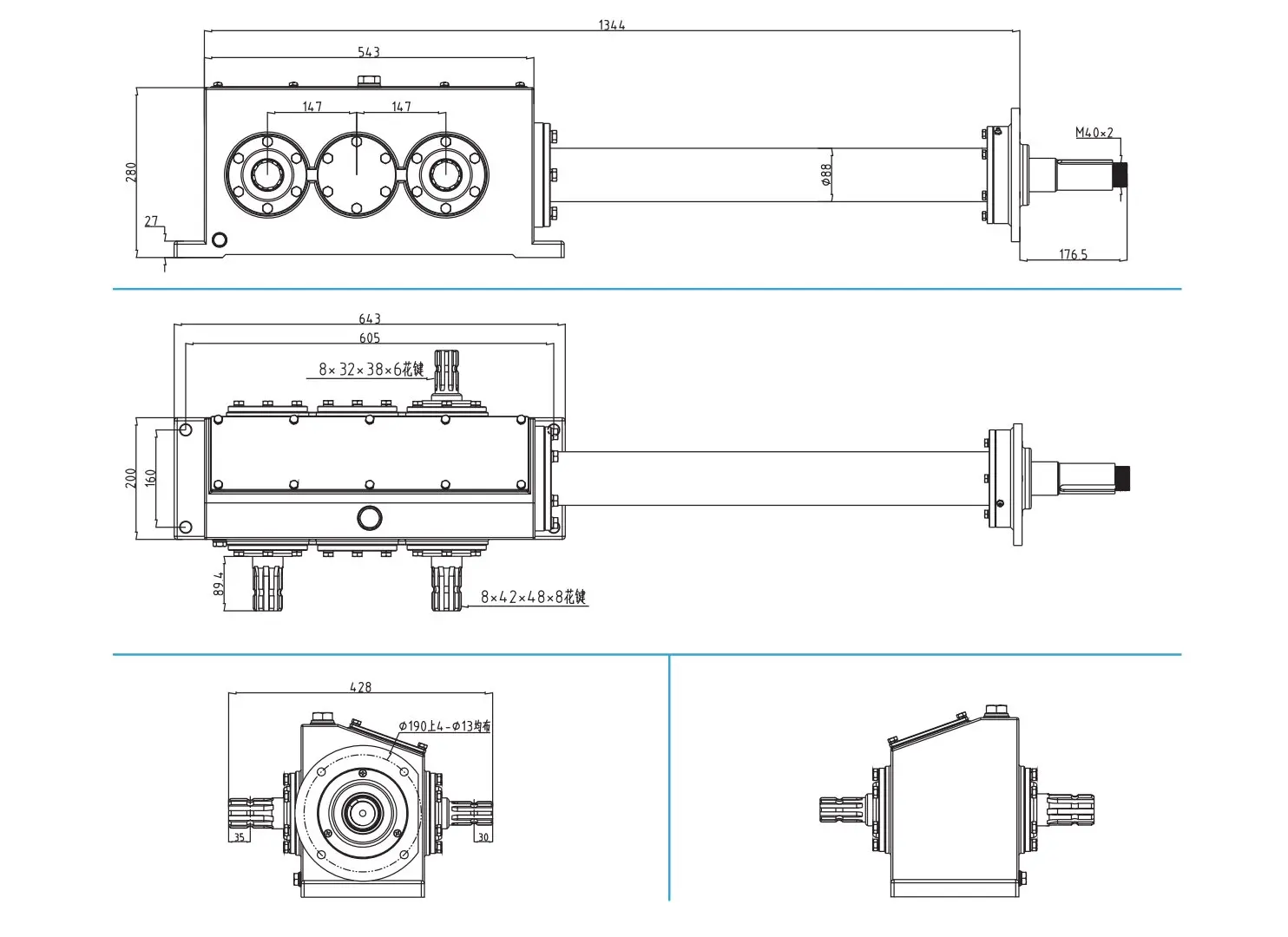

Belangrijkste afmetingen en montage-interface

Toepassingsscenario's in het veld

Ronde balenpersen met dubbel mechanisme

Geavanceerde ronde balenpersen die hun opraairol en kamerrollen afzonderlijk aandrijven met onafhankelijke hogesnelheidsaandrijvingen, vereisen twee gesynchroniseerde bronnen van 1234 tpm. De EP-B100D levert beide vanuit één enkele versnellingsbak, waardoor een perfecte snelheidsafstemming tussen het opraai- en kamersysteem gegarandeerd is. Deze gesynchroniseerde aandrijving elimineert de inconsistenties in de materiaaltoevoer die optreden wanneer de snelheden van het opraai- en kamersysteem uit elkaar lopen bij installaties met twee versnellingsbakken.

Gecombineerde ophaal- en voorsnijsystemen

Sommige balenpersen drijven de hoofdopraairol aan vanuit één uitgang en een geïntegreerde stro-voorsnijder vanuit een tweede uitgang. Omdat de uitgangen van de EP-B100D mechanisch gesynchroniseerd zijn, werkt de voorsnijder met exact dezelfde snelheid als de opraairol, waardoor de strolengte constant blijft, ongeacht variaties in de belasting. Dit resulteert in een meer uniforme baalsamenstelling dan systemen waarbij de voorsnijder wordt aangedreven door een kettingaandrijving die kan slippen of uitrekken onder zware belasting.

Stroverwerkingsmachines met dubbele rotor

Stroverwerkingsmachines die gebruikmaken van twee tegengesteld draaiende hogesnelheidsrotoren voor het fijn versnipperen van stro, profiteren van de gesynchroniseerde dubbele uitgangen van de EP-B100D. Beide rotoren draaien met dezelfde snelheid, waardoor een uniforme deeltjesgrootte over de volledige werkbreedte wordt geproduceerd. De asafstand van 294 mm tussen de uitgaande assen is geschikt voor de rotorhartafstanden die gebruikelijk zijn bij Koreaanse en Aziatische dubbele rotorontwerpen, en de 8×42×48×8 vertanding aan beide zijden biedt het benodigde koppel voor continue stroverwerking op volle capaciteit.

Waarom kiezen voor de EP-B100D?

Installatie en onderhoud

Montageprocedure

❶ Plaats de EP-B100D op het frame van de balenpers, waarbij beide uitgaande assen zijn uitgelijnd met de bijbehorende aandrijfnaven. Controleer of de uitgaande asafstand van 294 mm overeenkomt met de dubbele invoergeometrie van uw balenpers.

❷ Plaats beide 8×42×48×8 uitgaande spiebanen tegelijkertijd in de bijbehorende aandrijfnaven van de balenpers. Zet de framebevestigingsbouten vast in een stervormig patroon.

❸ Verbind de PTO-aandrijfas naar de 8×32×38×6 ingaande spiebaan. Controleer of alles volledig vastzit en monteer de veiligheidskap.

❹ Vul de tandwielolie (SAE 80W-90 GL-5) bij en voer een stationairtest van 5 minuten uit. Controleer of beide uitgangen met dezelfde snelheid draaien, of er geen abnormaal geluid van beide kanten komt en of er geen olielekkage is voordat u de machine in het veld gebruikt.

Onderhoudsschema

◆ Voor elke balenperssessie — Controleer het oliepeil; inspecteer beide uitgaande spiebanen en alle bevestigingsbouten.

◆ Na de eerste 100 uur — Eerste olieverversing: aftappen, doorspoelen, bijvullen.

◆ Elke 400 uur — Olie verversen (thermisch interval bij hoge toerentallen en dubbele uitlaat).

◆ Elke 800 uur — Controleer alle vier de uitgaande lagers op speling; controleer beide spiebanen op slijtage; controleer de synchronisatie door beide uitgaande snelheden te meten.

◆ Einde van het stroseizoen — Vul de olie bij; breng een corrosiewerend middel aan op alle blootgestelde oppervlakken van de as; bewaar het apparaat met de aftakas losgekoppeld.

Aanvullende producten en aandrijflijncomponenten

PTO-aandrijfassen

Korea Ever-Power levert zware cardanassen die geschikt zijn voor het volledige ingangskoppel van 100 kW van de EP-B100D. Omdat de versnellingsbak het vermogen verdeelt over twee uitgangen, draagt ​​de ingaande as het gecombineerde koppel van beide aangedreven mechanismen. De aandrijfas moet daarom gedimensioneerd worden voor de totale belasting, niet voor één enkele uitgang.

Aandrijfbakken voor grondbewerking buiten het seizoen

Tractoren die de EP-B100D gebruiken voor het persen van balen in de herfst, schakelen over naar versnellingsbak van een roterende cultivator Aandrijfassen voor grondbewerking in de lente en zomer. Korea Ever-Power produceert het complete assortiment tussenschakelkasten van 40 tot 150 kW, waarmee aan alle seizoensgebonden eisen voor landbouwwerktuigen gedurende het hele landbouwseizoen wordt voldaan.
