EP-B50S Balenpersreductiekast — 50 kW, 1,5:1 snelheidsreductie voor balenperssystemen

EP-B50S Balenpers Reductiekast — Productoverzicht

De uitzondering in het balenpersassortiment: reductie, niet vergroting.

Elke andere versnellingsbak in het assortiment balenpersen van Ever-Power in Korea is een snelheidsverhoger – die de aftakas-ingang van 540 tpm verhoogt tot meer dan 1100 tpm voor de opraaprollen en kamerrollen. De EP-B50S is hierop een bewuste uitzondering. De reductieverhouding is 1,5:1. vertraagt Het aftakastoerental varieert van 540 tot 360 tpm, waardoor het gecontroleerde, hoge koppel wordt geleverd dat specifieke balenperssystemen nodig hebben: strotoevoermechanismen die materiaal met een nauwkeurig gereguleerde snelheid moeten aanvoeren, kamerrotatieaandrijvingen die de baalkern met een gecontroleerd toerental laten draaien, en hulpaandrijvingen voor hydraulische pompen of tandwieloverbrengingen van het bindsysteem.

Waar past 360 RPM in de aandrijflijn van de balenpers?

In een moderne rondebalenpers draait de hoofdaandrijving met hoge snelheid (1150-1234 tpm via een snelheidsverhogende versnellingsbak) om de opraairol en de kamerrollen aan te drijven. Secundaire systemen – de stro-voorsnijder, het mechanisme voor het regelen van de baaldichtheid en de actuator van de touwarm – werken echter met lagere snelheden en een hoger koppel. In plaats van gebruik te maken van wrijvingsverlagende snelheidsreductoren of complexe hydraulische circuits om deze subsystemen af ​​te remmen, biedt de EP-B50S een zuivere, mechanische snelheidsreductie via een apart aftakaspunt, met een exact toerental van 360 tpm en een koppelvermeerdering van 1,5x.

Compacte verpakking van 405,5 mm

De EP-B50S heeft zijn reductietandwielset ondergebracht in een compacte behuizing met een totale lengte van slechts 405,5 mm. De 6×27×34×7 spline-ingang en 8×32×38×6 spline-uitgang zorgen voor een betrouwbare, spelingvrije koppeloverdracht in beide richtingen. De extra Ø90 montageflens (4-Ø9 bouten) aan de basis bevestigt de tandwielkast stevig aan het balenpersframe, waardoor beweging van de behuizing onder de cyclische belasting van de balenpers wordt voorkomen.

Volledige technische specificaties

Waarom sommige balenperssystemen een snelheidsverlaging nodig hebben

Een moderne ronde balenpers is geen machine met één snelheid; hij bevat meerdere subsystemen die op verschillende snelheden werken. De hogesnelheidsrollen voor de pick-up en de perskamer vereisen meer dan 1100 toeren per minuut (aangedreven door snelheidsverhogende tandwielkasten), maar andere cruciale systemen hebben gecontroleerde, lagere snelheden met een hoger koppel nodig.

Compacte reductiearchitectuur — 1,5 : 1 op 405,5 mm

Haakse 90°-configuratie

De EP-B50S maakt gebruik van dezelfde haakse spiraalvormige kegeltandwieloverbrenging als de tandwielkasten van Korea Ever-Power voor grondbewerking, maar is geoptimaliseerd voor de installatieomgeving van balenpersen. De asdraaiing van 90° zet de horizontale aftakas-ingang om in de verticale of schuine uitgangsrichting die balenperssystemen doorgaans vereisen. Het tandwielpaar met een overbrengingsverhouding van 1,5:1 zorgt voor een gematigde reductie waardoor de uitgangssnelheid dicht bij de aftakassnelheid blijft, terwijl er tegelijkertijd een aanzienlijke koppelvermeerdering plaatsvindt – een evenwichtspunt dat noch een haakse overbrenging met een verhouding van 1:1, noch een diepere reductie van 2:1 bereikt.

6×27×34×7 Invoerspline

De EP-B50S maakt gebruik van een 6×27×34×7 spline-ingang — een profiel met zes tanden, een kleine diameter van 27 mm, een grote diameter van 34 mm en een tandbreedte van 7 mm. Deze spline-specificatie wordt veel gebruikt in aandrijfcomponenten van Koreaanse balenpersen en sluit direct aan op standaard PTO-aandrijfas assemblages. De involute vorm met zes tanden verdeelt het koppel gelijkmatig over alle tanden, wat hetzelfde voordeel oplevert qua levensduur van de spiebanen als de grotere involute profielen die worden gebruikt in de krachtigere versnellingsbakken van Korea Ever-Power.

Dubbele uitgangsinterface

De uitgang is voorzien van een 8×32×38×6 spiebaan voor directe koppeling met de ingaande assen van het balenperssysteem en een Ø35 mm spiebaan met een Ø110 mm flensvlak voor flensverbindingen. De Ø90 mm basismontageflens (4 bouten van Ø9 mm) bevestigt de behuizing aan het balenpersframe, onafhankelijk van de uitgangsverbinding. Hierdoor worden structurele belastingen gescheiden van aandrijfkrachten, wat resulteert in een schonere krachtoverbrenging en een langere levensduur van de lagers.

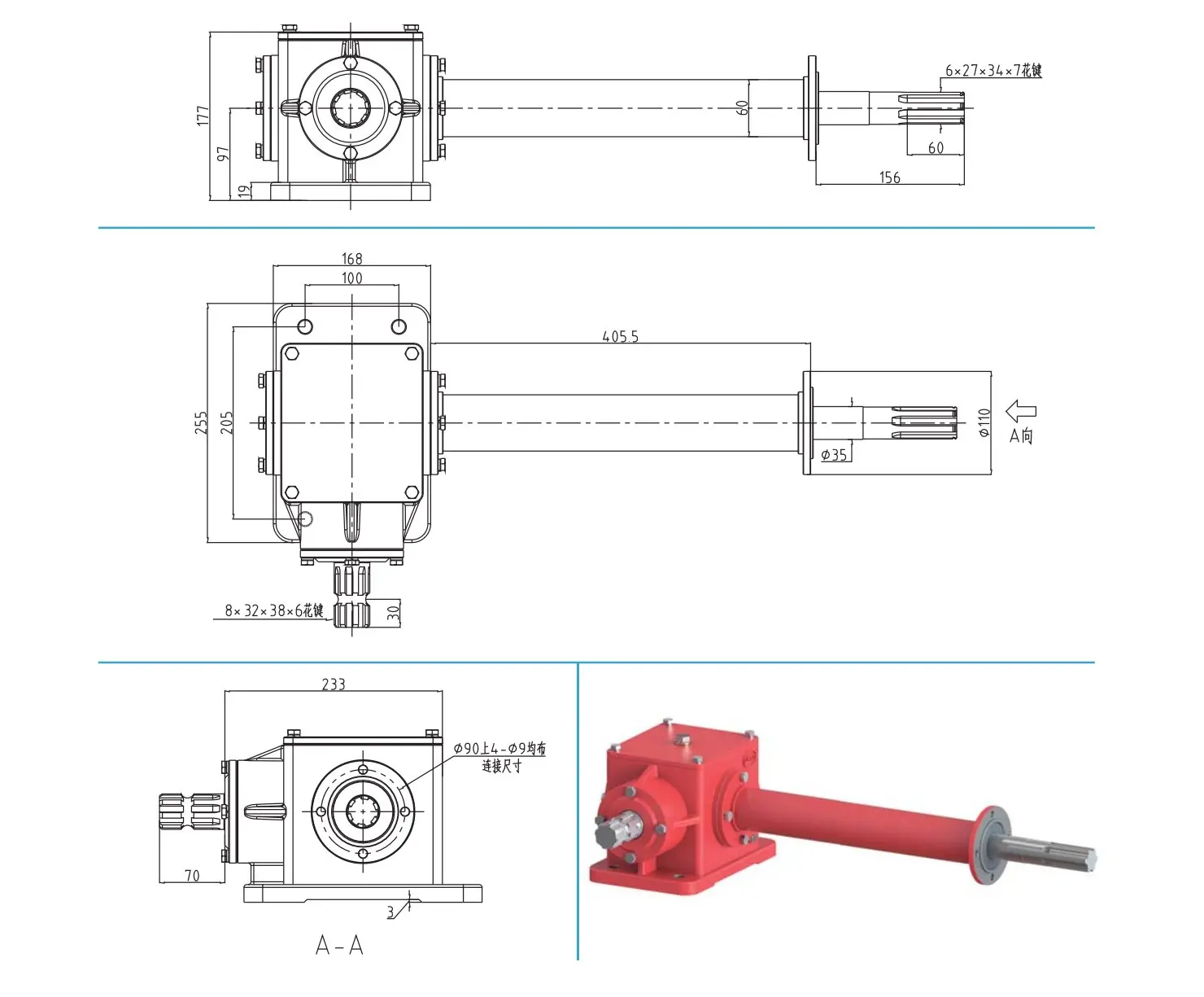

Belangrijkste afmetingen en montage-interface

Snelheidsregelaar versus snelheidsverhoger: wanneer is welke nodig in een balenpers?

Inzicht in welk type versnellingsbak elk subsysteem van de balenpers nodig heeft, voorkomt kostbare selectiefouten:

Toepassingsscenario's in het veld

Aandrijving van de voorsnijder van de balenpers

Veel Koreaanse en Japanse rondebalenpersen zijn optioneel uitgerust met een stro-voorsnijder die het aangevoerde stro in kortere stukken hakt voor dichtere, meer uniforme balen. De messen van de voorsnijder vereisen een toerental van 300-400 rpm met een hoog koppel om door dikke strohopen te snijden. De EP-B50S levert 360 rpm met een koppelvermeerdering van 1,5x – voldoende snijkracht voor zelfs nat, zwaar rijststro zonder dat het voorsnijdermechanisme vastloopt.

Balenwikkel- en bindsystemen

De arm voor het wikkelen van het touw en het mechanisme voor het uitwerpen van het net werken met gecontroleerde snelheden en een constant koppel om de wikkelspanning gedurende de gehele bindcyclus te behouden. De directe aftakassnelheid (540 tpm) is te hoog voor nauwkeurige wikkelcontrole, wat resulteert in een ongelijkmatige dekking en losse balen. De 360 ​​tpm van de EP-B50S zorgt voor de gecontroleerde rotatiesnelheid die een strakke, uniforme wikkeling mogelijk maakt, zelfs bij onregelmatig gevormde balen van gemengde gewasresten.

Hulp hydraulische pompaandrijvingen

Sommige balenpersen gebruiken een aparte hydraulische pomp, aangedreven door een secundaire aftakas, om het balenuitwerpsysteem, de actuatoren van de achterklep en de cilinders voor dichtheidsregeling aan te drijven. Deze pompen werken doorgaans het meest efficiënt bij 300-500 tpm – langzamer dan de aftakas, maar sneller dan de door de motor aangedreven pomp. De EP-B50S biedt een schone, mechanische aandrijving bij 360 tpm, waardoor een extra hydraulisch motorcircuit overbodig is en de algehele hydraulische systeemarchitectuur van de balenpers wordt vereenvoudigd.

Waarom kiezen voor de EP-B50S?

Installatie en onderhoud

Montageprocedure

❶ Bevestig de EP-B50S aan het frame van de balenpers met behulp van de Ø90 basismontageflens (4 bouten van Ø9). Draai de bouten vast in een stervormig patroon volgens de specificaties.

❷ Sluit de uitgang (8×32×38×6 spiebaan of Ø35 spiebaanas) aan op de ingangskoppeling van het balenperssubsysteem. Controleer of de volledige ingrijpdiepte is bereikt.

❸ Sluit de aftakas of de interne aandrijfstang van de balenpers aan op de 6×27×34×7 spline-ingang. Monteer de veiligheidskap indien van toepassing.

❹ Vul de tandwielolie (SAE 80W-90 GL-5) bij en voer een stationairtest van 5 minuten uit. Controleer of de uitgaande as soepel draait met 360 tpm, of er geen lekkages zijn en of er geen abnormale geluiden zijn voordat u het balenperssysteem onder belasting inschakelt.

Onderhoudsschema

◆ Voor elke balenperssessie — Controleer het oliepeil; inspecteer de in- en uitgaande spiebanen.

◆ Na de eerste 100 uur — Eerste olieverversing: aftappen, doorspoelen, bijvullen.

◆ Elke 500 uur / jaarlijks — Volledige olieverversing; inspecteer de magnetische aftapplug (standaard interval voor reductiekasten — niet het interval van 400 uur voor snelheidsverhogers).

◆ Elke 1000 uur — Controleer de slijtage van de spiebanen; controleer het aanhaalmoment van de bouten van de basisflens; controleer de staat van de afdichting.

◆ Einde van het stroseizoen — Vul de olie bij; breng een corrosiewerend middel aan op de blootgestelde oppervlakken van de as.

Aanvullende producten en aandrijflijncomponenten

Snelheidsverhogende combinatie

De EP-B50S is ontworpen om samen te werken met een versnellingsbak met snelheidsverhoging in dezelfde balenpers. Combineer hem met een EP-1800B, EP-2250B, EP-B80 of EP-B100 van Korea Ever-Power. versnellingsbak voor ronde balenpers bereik om een ​​aandrijflijn met twee snelheden voor de balenpers te creëren: hoge snelheid voor de hoofdaandrijving (1150–1234 tpm) en lagere snelheid voor de hulpsystemen (360 tpm). Beide versnellingsbakken zijn via geschikte aandrijfassen verbonden met dezelfde aftakas van de tractor.

Aandrijfbakken voor grondbewerking buiten het seizoen

Tractoren die tijdens het stroseizoen zijn uitgerust voor het persen van balen, schakelen doorgaans over op versnellingsbak van een roterende cultivator Aandrijfassen voor grondbewerking in de lente en zomer. Korea Ever-Power produceert het complete assortiment tussen-, reductie- en snelheidsverhogende versnellingsbakken om uw tractor in elk seizoen productief te houden.
