EP-2250B Balenpers-snelheidsverhoger met versnellingsbak — 70 tot 100 kW, 1125 mm verlengde buisuitgang

EP-2250B Versnellingsbak voor balenperssnelheidsverhoging — Productoverzicht

De aandrijving van de balenpers met verlengde reikwijdte

Grote ronde balenpersen en machines voor het terugbrengen van stro met een brede opvangbak hebben hun hoofdaandrijfnaaf aanzienlijk dieper in het frame geplaatst dan compacte modellen. Wanneer een standaard tandwielkast met een buis van 900 mm de volledige afstand van het aftakasaansluitpunt naar het interne mechanisme van de balenpers niet kan overbruggen, biedt de EP-2250B de oplossing: een verlengde uitgaande buis van 1125 mm die 225 mm verder in het frame reikt. versnellingsbak voor ronde balenpers montagezone zonder tussenassen, koppelingen of extra lagersteunen.

Identieke tandwielset, groter bereik

De EP-2250B deelt zijn volledige interne tandwielmechanisme met de EP-1800B: hetzelfde spiraalvormige kegeltandwielpaar met een overbrengingsverhouding van 0,4375:1, hetzelfde vermogen van 70-100 kW en hetzelfde uitgangstoerental van 1234 tpm. De behuizing, lagers, afdichtingen en ingaande vertanding (8×42×48×8) zijn identiek. Het enige technische verschil is de uitgaande buis: 1125 mm in plaats van 900 mm, met een overeenkomstige langere interne uitgaande as, extra lagersteun in het midden en een herberekening van de torsiestijfheid voor de grotere lengte.

Uitgangsinterface en compatibiliteit

Het uiteinde van de buis van 1125 mm eindigt in dezelfde Ø50 mm spiebaan (14 × 70 mm spiebaan) en Ø220 mm flens (4-Ø13 bouten op Ø190 PCD) als de EP-1800B. Dit betekent dat elke balenpers die is ontworpen voor de uitgang van de EP-1800B ook de EP-2250B kan accepteren door simpelweg de langere buis aan te passen — er zijn geen wijzigingen nodig aan de interne aandrijfnaaf, het kettingsysteem of de bevestigingsmaterialen van de balenpers.

Volledige technische specificaties

EP-1800B versus EP-2250B — Welke buislengte past bij uw balenpers?

De EP-1800B en EP-2250B zijn mechanisch identiek, afgezien van de buislengte. Het kiezen van de juiste variant is een eenvoudige meetklus: meet de afstand tussen het bevestigingspunt van de aftakas van uw balenpers en de interne aandrijfnaaf, en selecteer vervolgens het model dat overeenkomt.

Buisconstructie van 1125 mm — Behoud van stijfheid bij verlengde lengte

Torsiestijfheid van meer dan 1.125 mm

Het verlengen van de uitgaande buis van 900 mm naar 1125 mm vergroot de ongesteunde aslengte met 25%, wat de torsiestijfheid direct met dezelfde verhouding vermindert als er geen tegenmaatregelen worden genomen. Korea Ever-Power lost dit probleem op door een lagersteun halverwege de buis toe te voegen op de positie van 560 mm, waardoor de as in twee kortere segmenten wordt verdeeld die elk dezelfde stijfheid per lengte-eenheid behouden als de EP-1800B. Dit zorgt ervoor dat de hoekafbuiging bij de uitgaande flens onder de 0,5 graden per meter blijft bij het nominale koppel – dezelfde specificatie als de kortere variant.

Kritische snelheidsmarge bij 1234 toeren per minuut

Bij 1234 tpm moet de interne uitgaande as ruim onder zijn eerste kritische snelheid werken (het toerental waarbij resonantie optreedt). Een langere as heeft een lagere kritische snelheid, daarom is de as van de EP-2250B ontworpen met een iets grotere effectieve diameter bij het lagerpunt halverwege de overspanning om de eerste kritische snelheid boven de 2500 tpm te brengen – wat een veiligheidsmarge van meer dan tweemaal de bedrijfssnelheid oplevert. Deze constructie voorkomt de zwiepende trillingen van de as die lagers, afdichtingen en zelfs de buis zelf kunnen beschadigen in slecht ontworpen, verlengde tandwielkasten.

Structurele lastverdeling

De buis met een diameter van 1125 mm draagt ​​niet alleen de torsiekrachten van de aandrijving, maar ook de buigmomenten die ontstaan ​​door de gewichtsverdeling van het balenpersframe tijdens het gebruik op het veld en tijdens transport. De buisdoorsnede van 160 × 76 mm biedt de benodigde sectiemodulus om deze buigkrachten te weerstaan ​​zonder permanente vervorming, zelfs wanneer de balenpers met transportsnelheid over ruwe veldgrenzen en afwateringskanalen rijdt. De buis moet worden ondersteund door de geleidingsbeugels van het balenpersframe met tussenafstanden van maximaal 375 mm over de gehele lengte.

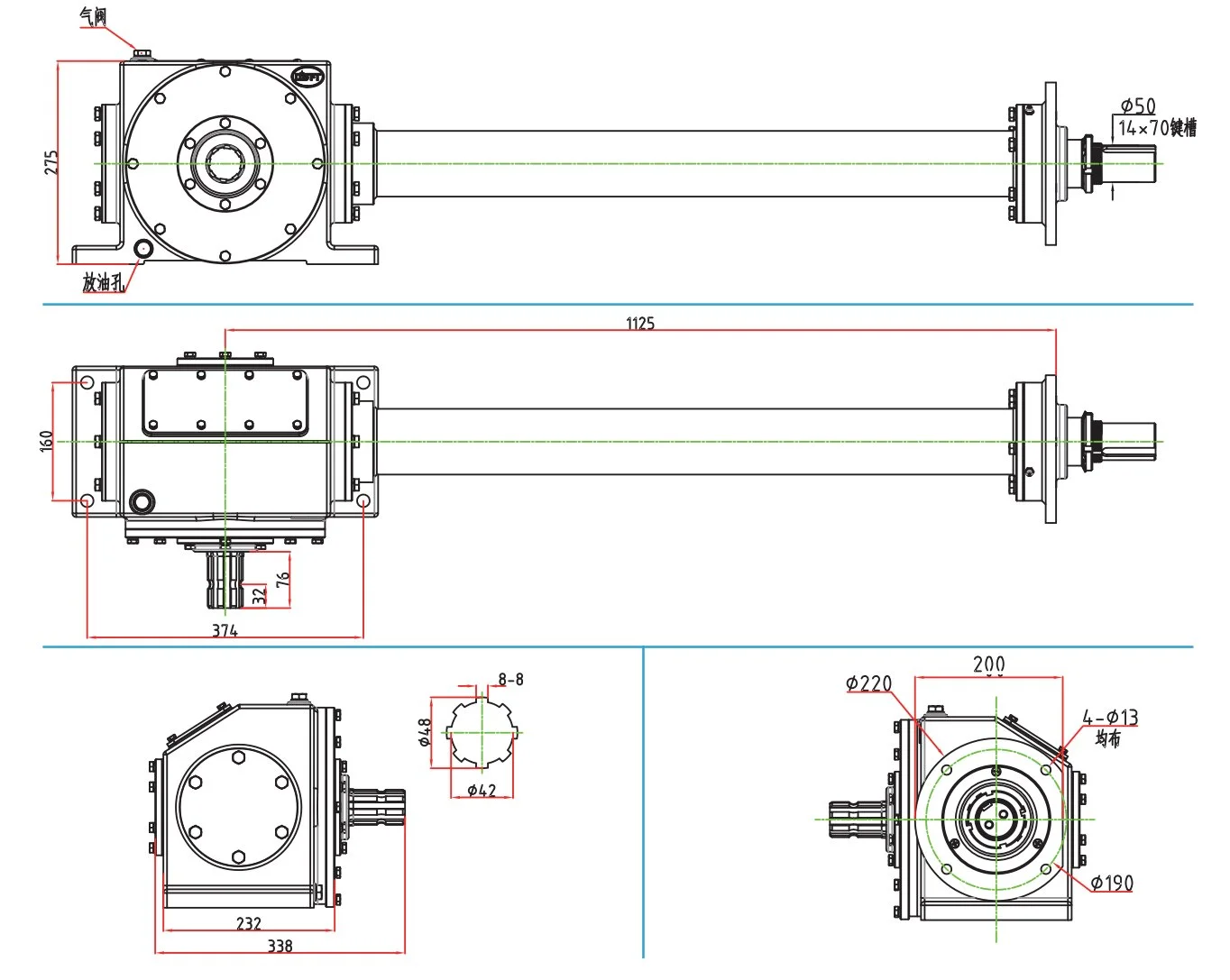

Belangrijkste afmetingen en montage-interface

Hoe meet en selecteer je de juiste buislengte?

Om te kiezen tussen de EP-1800B (900 mm) en de EP-2250B (1.125 mm) is één cruciale afmeting van uw balenpers van belang. Volg deze stappen:

Toepassingsscenario's in het veld

Grote ronde balenpersen

Moderne ronde balenpersen met een groot frame, geschikt voor balen met een diameter van 1,2 tot 1,5 meter en brede pick-up units (2,2 meter en meer), hebben langere frames dan compacte modellen. De extra buislengte van 225 mm in de EP-2250B overbrugt deze langere framelengte en verbindt de aftakas direct met de centrale kettingaandrijving van de balenpers, zonder dat adapters of verlengstukken nodig zijn die bij langdurig gebruik op hoge toerentallen potentiële zwakke plekken kunnen vormen.

Brede rietjesretourmachines

Stro-terugvoermachines die ontworpen zijn voor het verwerken van brede windrijen (2,5 meter en meer) plaatsen hun snel draaiende hakselrotoren diep in een lang frame om de materiaalverwerkingscapaciteit te maximaliseren. De 1125 mm buis van de EP-2250B bereikt deze verafgelegen rotorinvoerpunten en levert 1234 tpm voor het fijn versnipperen van stro, terwijl de versnellingsbakbehuizing aan de voorzijde van de machine, dicht bij de aftakas, blijft voor een optimale aandrijflijngeometrie.

Balenperswerkzaamheden voor meerdere gewassen

Boeren en loonwerkers die rijststro, tarwestro en maïsstengels persen van verschillende gewassen, profiteren van het maximale vermogen van 100 kW van de EP-2250B. De dikkere, vezelrijkere maïsstengels vereisen een hogere perskracht dan rijststro, en het toerental van 1234 tpm zorgt voor constante snelheden van de opraairol en de kamerrol, ongeacht de dichtheid van het gewasmateriaal.

Waarom kiezen voor de EP-2250B?

Installatie en onderhoud

Montageprocedure

❶ Monteer de behuizing van de EP-2250B-versnellingsbak aan de voorste dwarsbalk van de balenpers. Zorg ervoor dat de buis van 1125 mm wordt ondersteund door framegeleidingsbeugels met tussenafstanden van maximaal 375 mm.

❷ Plaats de Ø50 spie-uitgaande as in de interne aandrijfnaaf van de balenpers en bevestig de Ø220 flens (4-Ø13 op Ø190). Draai de flensbouten vast volgens de specificaties in een stervormig patroon.

❸ Verbind de PTO-aandrijfas naar de 8×42×48×8 ingaande spiebaan. Controleer of alles volledig vastzit en monteer de veiligheidskap.

❹ Vul de versnellingsbakolie (SAE 80W-90 GL-5) bij via het ontluchtingsventiel. Voer een stationairtest van 5 minuten uit en controleer of het toerental bij vol vermogen 1234 rpm bedraagt ​​voordat u de machine in het veld gebruikt.

Onderhoudsschema

◆ Voor elke balenperssessie — Controleer het oliepeil; inspecteer de uitgaande spiebaan, de flensbouten en alle buissteunbeugels.

◆ Na de eerste 100 uur — Eerste olieverversing: aftappen, doorspoelen, bijvullen.

◆ Elke 400 uur — Olie verversen (thermisch interval bij hoge toerentallen).

◆ Elke 800 uur — Controleer de speling van het uitgaande aslager; controleer de staat van het lager in het midden van de as; onderzoek de spiebaan op vervorming.

◆ Einde van het stroseizoen — Vul de olie bij, breng een corrosiewerend middel aan op de blootgestelde oppervlakken van de as en bewaar het apparaat met de aftakas losgekoppeld.

Aanvullende producten en aandrijflijncomponenten

PTO-aandrijfassen

Korea Ever-Power levert zware cardanassen die geschikt zijn voor het ingangskoppel van 70-100 kW van de EP-2250B. Aftakasassen van balenpersen vertonen een grotere hoekvariatie dan assen van grondbewerkingsmachines vanwege de zwenkende trekhaakgeometrie van de balenpers. De juiste asselectie met de juiste homokinetische koppelingcapaciteit is daarom cruciaal voor een lange levensduur van de aandrijflijn.

Aandrijfbakken voor grondbewerking buiten het seizoen

Tractoren die de EP-2250B gebruiken voor het persen van stro in de herfst, zijn doorgaans uitgerust met een versnellingsbak van een roterende cultivator Voor grondbewerking in de lente en zomer. Korea Ever-Power produceert het complete assortiment tussenversnellingsbakken van 40 tot 150 kW, zodat uw tractor het hele jaar door productief blijft.
