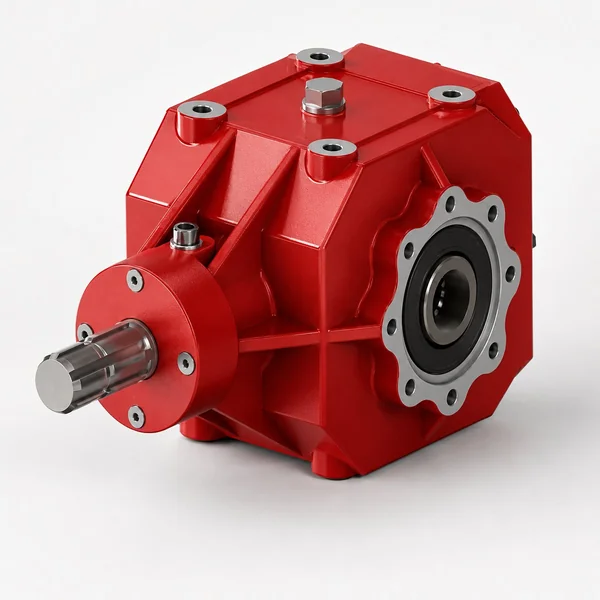

علبة تروس وسيطة متعددة النسب EP-225 - 5 سرعات قابلة للاختيار

علبة تروس وسيطة متعددة النسب EP-225 - نظرة عامة على المنتج

خمس نسب تروس، علبة تروس واحدة - ميزة التنوع

لا تتطلب جميع الحقول نفس سرعة الدوران. فالتربة الطينية الثقيلة في حقول الأرز الكورية بعد موسم الأمطار الموسمية تتطلب سرعة دوران بطيئة وعزم دوران عالٍ، بينما يستجيب حقل الذرة الجاف في الخريف بشكل أفضل لشفرة أسرع. يحل صندوق التروس الوسيط متعدد النسب EP-225 هذه المشكلة من خلال توفير خمس نسب تروس مختلفة (2.416، 1.846، 1.692، 1.467، و1.333) التي يمكنك اختيارها عن طريق تبديل مجموعة التروس الداخلية - وكلها داخل نفس الغلاف الخارجي ونفس واجهة التركيب. هذا يعني واحدًا علبة تروس المحراث الدوار يمكنه تشغيل جميع أدوات الحراثة في حظيرتك على النحو الأمثل.

تصنيف الطاقة وتوافق PTO

تم تقييمه بـ 75 كيلوواط (بقوة تقارب 100 حصان)، صُمم جهاز EP-225 للجرارات متوسطة القدرة المستخدمة على نطاق واسع في كوريا واليابان وجنوب شرق آسيا. يقبل مدخله وصلة PTO قياسية بسرعة 540 دورة في الدقيقة عبر عمود مسنن حلزوني 6×28×34.93×8.69 - وهو نفس التصميم المستخدم في العديد من المحاريث الدوارة والمطارق المصنعة في كوريا، مما يضمن التوافق المباشر دون الحاجة إلى محولات.

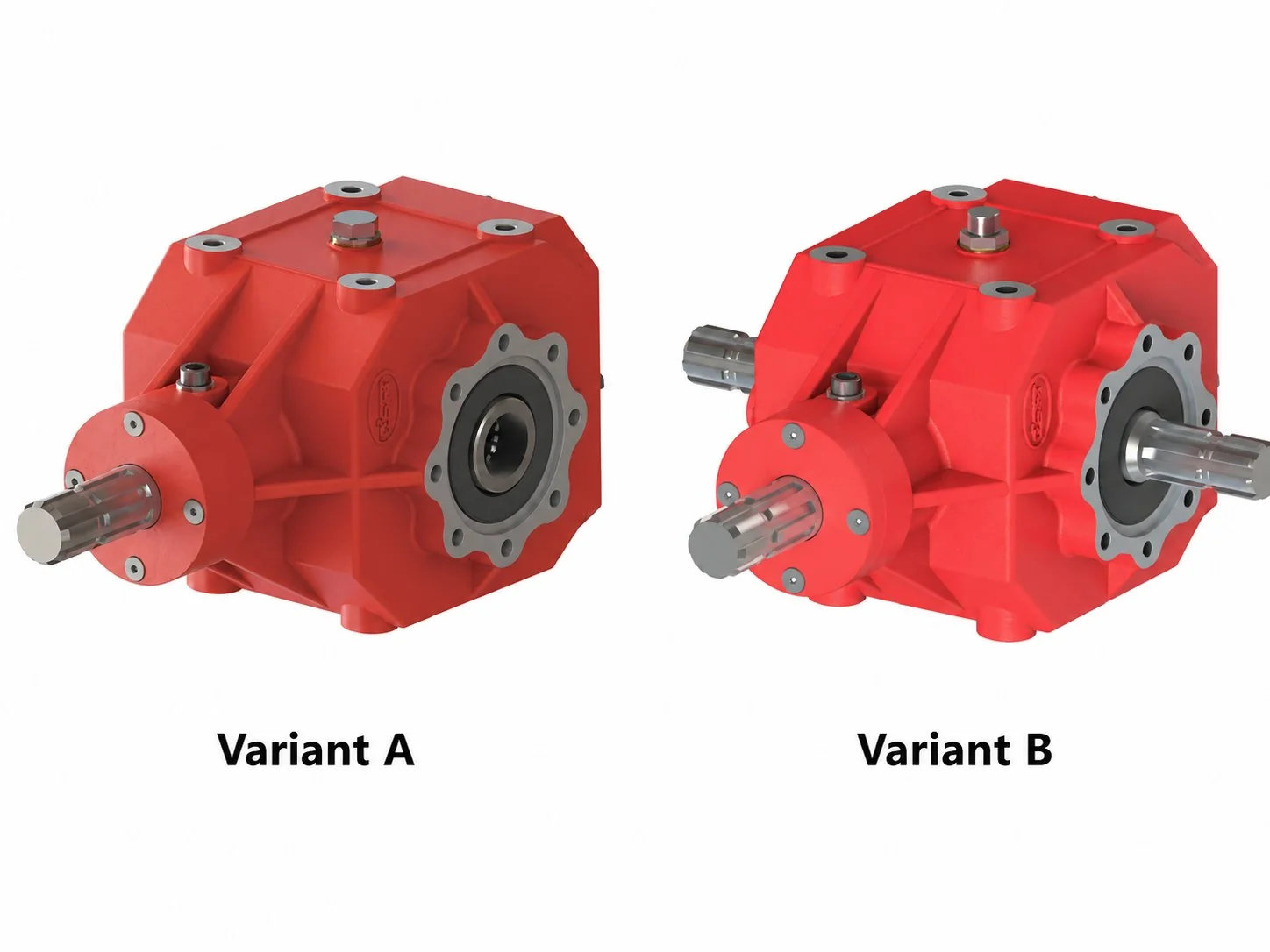

نوعان من المساكن لتحقيق أقصى قدر من المرونة

تقوم شركة Korea Ever-Power بتصنيع جهاز EP-225 بنسختين مختلفتين من الهيكل الخارجي لتناسب مختلف أشكال تركيب المعدات. تشترك النسختان في نفس المكونات الداخلية للتروس، ومعدلات الطاقة، وقدرة خمس نسب تروس، لكنهما تختلفان في واجهة الإخراج وأبعاد الغلاف - مما يمنح مصنعي المعدات والمستخدمين النهائيين مرونة كاملة في التكامل دون المساس بأداء نظام نقل الحركة.

مصفوفة المواصفات الكاملة - جميع النسب الخمس

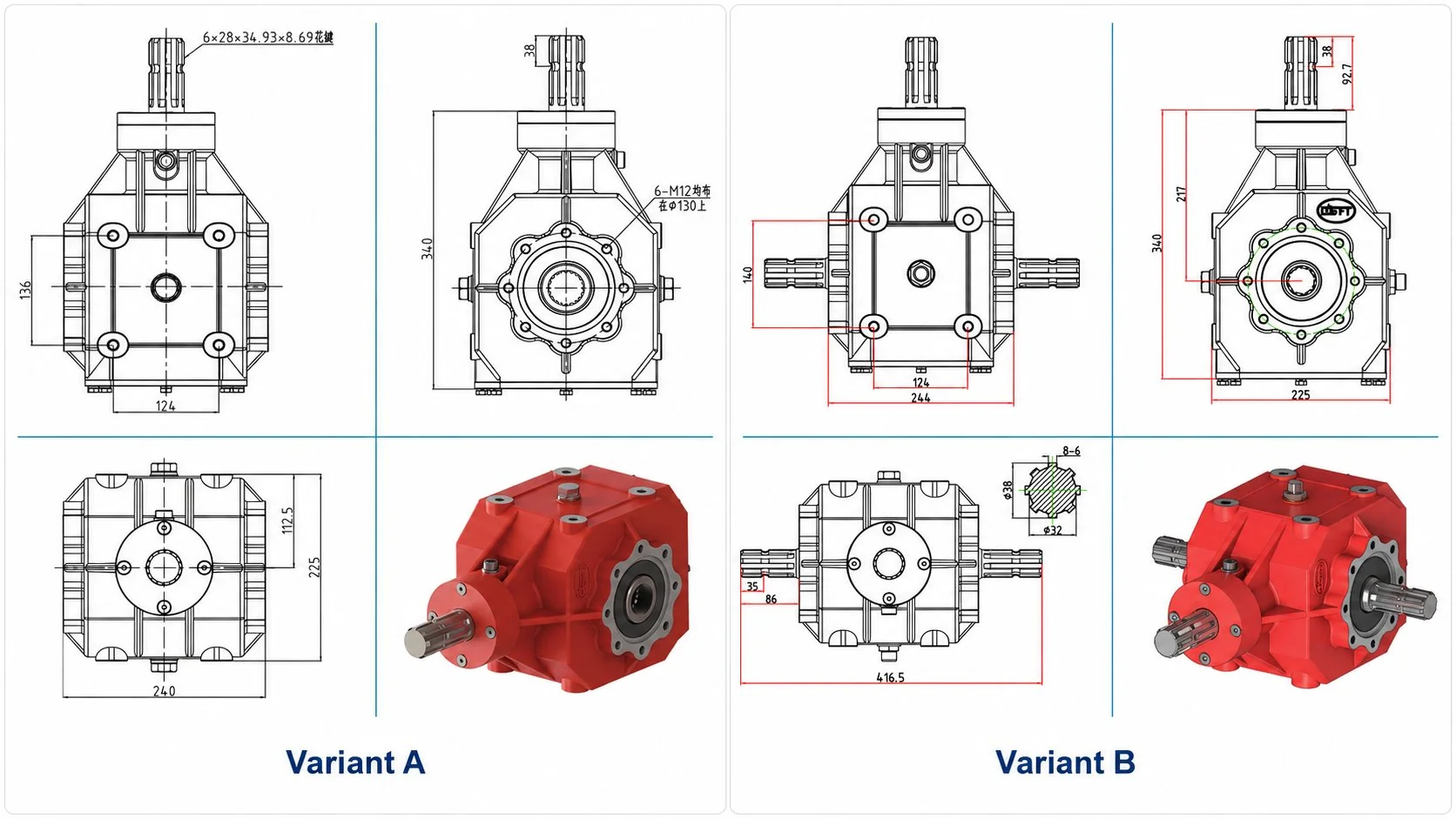

تم التحقق من جميع المواصفات وفقًا للرسومات الهندسية الكورية Ever-Power (المرجع P02/P03). تم حساب سرعات الإخراج عند مدخل PTO القياسي البالغ 540 دورة في الدقيقة.

دليل اختيار النسبة - قم بمطابقة سرعة الإخراج مع نوع التربة لديك

كيفية اختيار النسبة الصحيحة

إن اختيار النسبة الصحيحة ليس مجرد تخمين، بل هو قرار عملي يعتمد على خصائص التربة ونوع الآلة المستخدمة. توصي خدمات الإرشاد الزراعي الكورية عمومًا بسرعة دوران تتراوح بين 280 و350 دورة في الدقيقة لمحاريث الأرز الدوارة، وبين 350 و420 دورة في الدقيقة لآلات تقطيع القش في الحقول الجافة. يغطي جهاز EP-225 هذا النطاق بالكامل من خلال علبة تروس واحدة.

التربة الثقيلة - النسبة 2.416 (219 دورة في الدقيقة)

استخدم أعلى نسبة تخفيض عند العمل في حقول الأرز الطينية المشبعة بالماء في أوائل الربيع أو التربة التحتية المتراصة أثناء عمليات الحراثة العميقة. يوفر خرج 219 دورة في الدقيقة أقصى مضاعفة لعزم الدوران (2.416 ضعف عزم دوران مدخل عمود إدارة الطاقة)، ​​مما يمنع التوقف حتى في أصعب الظروف. يُناسب هذا المحرك الجرارات التي تتراوح قوتها بين 80 و100 حصان والتي تعمل بمحاريث دوارة عريضة على أقصى عمق.

للأغراض العامة - النسبة 1.692 (319 دورة في الدقيقة)

نسبة التروس 1.692 هي النسبة المثالية التي تجمع بين السرعة وعزم الدوران المناسبين لمعظم المزارع الكورية التي تعمل في تربة طينية متوسطة. ويعتبرها مستشارو الإرشاد الزراعي نقطة البداية الافتراضية. إذا كنت تخطط لاستخدام مجموعة تروس واحدة فقط، فاختر 1.692 واضبط سرعة جرارك على الأرض لتحسين نتائج الحراثة.

التربة الخفيفة والتشطيب — النسبة 1.333 (405 دورة في الدقيقة)

يُعدّ إعداد الإخراج الأسرع مثاليًا للتربة الرملية أو التربة البركانية (الشائعة في جيجو وهوكايدو) ولعمليات تسوية السطح حيث يكون تحسين قوام التربة أهم من قوة القطع. كما يُنصح باستخدام إعداد 1.333 لتغطية التربة بالقش بسرعة عالية في الحقول المحصودة قبل زراعة المحاصيل الشتوية.

الخيار أ مقابل الخيار ب - اختيار واجهة الإخراج

يأتي جهاز EP-225 بتصميمين مختلفين للهيكل. تتطابق التروس الداخلية، وعمود الإدخال، وقدرة الطاقة، ونسب التروس الخمس بين التصميمين، والفرق الوحيد يكمن في وصلة الإخراج والنطاق العام. يساعدك هذا الجدول في اختيار التصميم المناسب لجهازك.

هندسة التروس الحلزونية ومواد التروس

مدخلات منحنى حلزوني 6×28×34.93×8.69

يستخدم وصلة الإدخال في ناقل الحركة EP-225 شكلًا حلزونيًا بستة أسنان بدلًا من مجرى المفتاح البسيط. يتميز هذا الشكل الحلزوني للأسنان - وهو نفس الشكل الهندسي المستخدم في تروس ناقل الحركة في السيارات - بقدرته على التمركز الذاتي تحت الحمل، وتوزيع عزم الدوران على جميع الأسنان الستة في آنٍ واحد. يتحمل كل سن عزم دوران إجمالي يبلغ حوالي 16.7% بدلًا من 100% عند استخدام مفتاح واحد. يقلل هذا التوزيع المتساوي للحمل من ذروة إجهاد التلامس بحوالي 40% مقارنةً بوصلة مجرى المفتاح، مما يطيل عمر خدمة التروس الحلزونية بشكل مباشر في ظل أحمال الصدمات الدورية الشائعة في الحقول الجبلية الصخرية في كوريا.

تروس مخروطية حلزونية من 20CrMnTi

جميع مجموعات التروس الخمس القابلة للتبديل مصنوعة من فولاذ سبيكة 20CrMnTi، مُعالجة بالكربنة عند 920 درجة مئوية ومُقسّاة بالزيت لتحقيق صلابة سطحية تتراوح بين 58 و62 HRC، مع الحفاظ على قلب متين ومرن عند حوالي 35 HRC. يوفر شكل الأسنان الحلزوني المشطوف تعشيقًا سلسًا وهادئًا مع تلامس كامل للسطح، ويتم صقل كل زوج من التروس معًا كمجموعة متطابقة لتحسين نمط تلامس الأسنان. هذه المجموعات المتطابقة مرقمة تسلسليًا، لذا يتم تركيب مجموعات التروس البديلة بنفس التعشيق الهادئ والدقيق للقطع الأصلية.

غلاف HT250 محكم الإغلاق مع نظام مراقبة الزيت

يحيط غلاف HT250 المصنوع من الحديد الزهر والمشكّل باستخدام تقنية CNC بمجموعة التروس في حمام زيت محكم الإغلاق (SAE 80W-90 GL-5، حوالي 1.8 لتر). ويأتي مزودًا بنافذة رؤية لمستوى الزيت على الجانب وسدادة تصريف مغناطيسية في القاعدة، مما يسمح للمشغلين بمراقبة حالة الزيت والتقاط مخلفات التآكل المعدنية قبل أن تنتشر عبر تعشيق التروس. بالنسبة للمزارع التي تربط علبة التروس بـ عمود إدارة PTO، يوفر مدخل الانحناء الحلزوني دقة التمركز التي تقضي على الاهتزاز عند سرعة التشغيل.

لماذا الترقية من علبة تروس وسيطة أحادية النسبة

تبدأ العديد من المزارع بصندوق تروس ذي نسبة ثابتة مثل علبة تروس وسيطة EP-BJ60 ويمكن الترقية إلى طراز EP-225 مع نمو عملياتهم. إليك ما يوفره لك تصميم النسب المتعددة:

سيناريوهات التطبيق الميداني

المزارع الكورية متعددة المحاصيل

تستفيد المزارع الكورية التي تزرع أنواعًا متعددة من المحاصيل - كالأرز في الحقول المغمورة، والذرة أو فول الصويا في الحقول الجافة المرتفعة، والخضراوات في البيوت البلاستيكية - استفادةً قصوى من جهاز EP-225. إذ يمكن لجرار واحد مزود بهذا الجهاز تشغيل محراث أرز ثقيل بسرعة 219 دورة في الدقيقة في الربيع، ثم التحول إلى الزراعة العامة بسرعة 319 دورة في الدقيقة لزراعة خضراوات الصيف، وإنهاء العام بتقطيع سيقان الذرة بسرعة 405 دورة في الدقيقة في الخريف. لا حاجة لتغيير علبة التروس، ولا شراء معدات إضافية، ولا متاعب في التخزين.

خدمات حرث الأرض التعاقدية

يواجه مزارعو المحاصيل المتعاقدون، العاملون في حقول عملاء مختلفين، ظروف تربة غير متوقعة يوميًا. يتيح جهاز EP-225 للمشغل اختيار النسبة المثلى قبل دخول كل حقل، بدلًا من التقيد بسرعة ثابتة في جميع العمليات. تُحسّن هذه المرونة جودة الحراثة ورضا العملاء بشكل مباشر، مع تقليل استهلاك الوقود بنسبة تتراوح بين 10 و15 طنًا لكل 1000 طن مقارنةً باستخدام نسبة واحدة كبيرة في التربة الخفيفة.

تنفيذ عمليات التصنيع وتكامل المعدات الأصلية

يمكن لمصنعي معدات الحراثة تحديد علبة التروس الوسيطة EP-225 كخيار قياسي في جميع منتجاتهم. وبما أن الغلاف الخارجي وواجهة التركيب يظلان ثابتين بغض النظر عن نسبة التروس الداخلية المُستخدمة، فإن المصنعين يُبسطون قائمة المواد مع توفير خيارات تخصيص السرعة للمستخدمين النهائيين كخيار مصنعي أو ترقية لاحقة.

إجراء تغيير نسبة التروس

يتطلب تغيير نسبة التروس إزالة غطاء الهيكل واستبدال زوج التروس الحلزونية الداخلية. تستغرق العملية حوالي 45 دقيقة باستخدام الأدوات اليدوية العادية، ويُفضل إجراؤها في ورشة عمل، مع إمكانية إجراء التغييرات ميدانيًا على سطح نظيف ومستوٍ.

❶ قم بتصريف زيت التروس بالكامل من خلال السدادة السفلية في وعاء نظيف. افحص وجود أي جزيئات معدنية.

❷ قم بإزالة مسامير غطاء الهيكل (باستخدام مفاتيح ربط مقاس 17 مم و19 مم). ارفع الغطاء بحذر لتجنب إتلاف سطح الحشية.

❸ استخرج زوج التروس الموجود باستخدام أداة سحب التروس القياسية. احتفظ بالزوج المستخرج نظيفًا ومزيتًا لإعادة استخدامه مستقبلًا.

❹ قم بتركيب زوج التروس الجديد المتطابق، مع التأكد من تطابق الأرقام التسلسلية (يجب أن يكون الترس والترس الصغير مجموعة مصقولة). اربط صامولة التثبيت وفقًا للمواصفات.

❺ ضع طبقة رقيقة من مادة مانعة للتسرب من السيليكون على وجه الغلاف، وأعد تركيب الغطاء، وقم بربط مسامير الغطاء بنمط نجمي.

❻ أعد تعبئة الزيت بزيت تروس SAE 80W-90 GL-5 جديد (حوالي 1.8 لتر) وقم بإجراء اختبار بدون حمل لمدة 5 دقائق قبل الاستخدام الميداني.

المنتجات المصاحبة ومكونات نظام نقل الحركة

تُثبّت وحدة EP-225 عمود نقل الحركة المرن الخاص بالحراثة. كما تُزوّد ​​شركة Korea Ever-Power المكونات المُكمّلة التي تُكمل مسار الطاقة من الجرار إلى الآلة.

أعمدة نقل الحركة PTO

يربط عمود كاردان متوافق تمامًا، ذو شكل حلزوني صحيح، مأخذ الطاقة للجرار بوصلة الإدخال EP-225. توفر شركة Korea Ever-Power أعمدة إدارة متوافقة من قسم أعمدة الإدارة لدينا، مُجهزة مسبقًا لوصلة الإدخال 6×28×34.93×8.69، ومزودة بواقيات أمان كاملة الطول.

أزواج علبة التروس الموسمية

إذا كان جرارك يعمل أيضًا بـ علبة تروس مكبس البالات الدائرية أو معدات الحصاد خلال غير موسم الحصاد، تقوم شركة Korea Ever-Power بتصنيع علب تروس مخصصة لزيادة السرعة وعلب تروس الدفع الخلفي بقدرات تتراوح من 30 إلى 100 كيلوواط. أما بالنسبة للمعدات المساعدة مثل موزعات الأسمدة أو وحدات قياس البذور، فيوفر مخفض سرعة دودي ذاتي القفل عزم دوران ثابت دون الحاجة إلى آلية فرامل منفصلة.
